检修停电计划的关键要素是停电设备

电力18讯：

 检修停电计划中包括若干和关键要素，有停送电时间，检修内容，停电设备等。作为调控中心最为关注的就是停电设备这一要素，因为它跟电网的运行方式调整和电网风险事件，对外停电事项是强关联的。

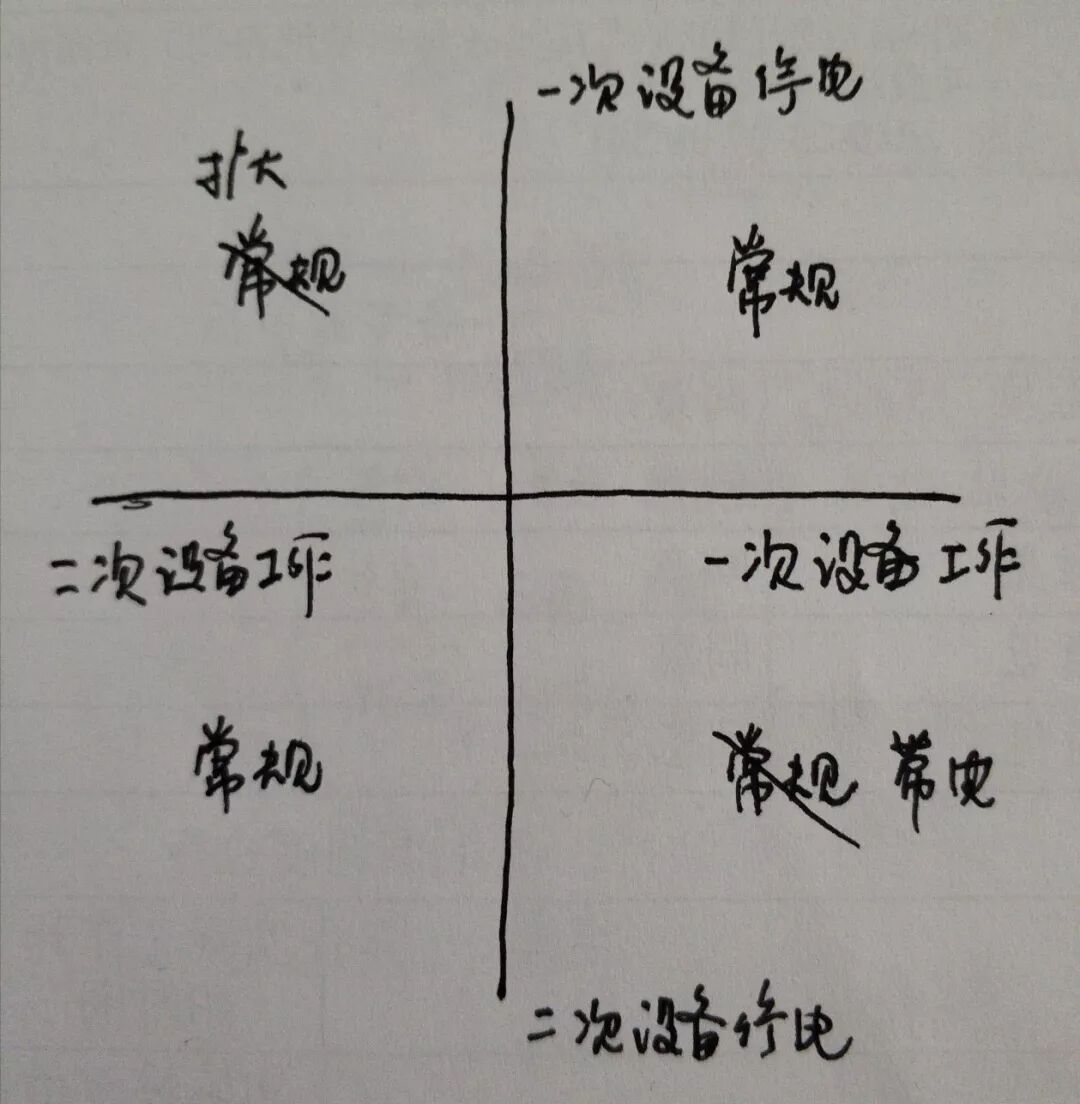

针对电网设备可以按照一次设备和二次设备来划分。电网设备检修工作与停电设备之间的关系可以按照以下四象限图来划分。

1.象限一：一次设备检修工作时，一次设备停电，属于正常情况。这个象限还可以包括两种情况。



第一种情况是一次设备检修，需要此一次设备停电。

第二种情况是一次设备检修，除了本身一次设备停电之外，还需要临近的一次设备停电。

2.象限二：一次设备检修工作时，只需要对应二次设备停电。此时多数属于带电工作，应尽力推广带电工作力度，少停用一次设备。

3.象限三：二次设备检修工作时，只需要对应二次设备停电。比如低频减载装置，备自投装置等工作。

4.象限四：二次设备检修工作时，除了对应的二次设备需要停电，对应的一次设备也需要停电。扩大了停电范围。比如主变差动保护调试工作，需要对主变本体及各侧开关回路停电。

针对停电范围来说，调控机构在审核检修停电计划工作时，可以通过逻辑判断出本体工作，本体需要停电。但是对于本体之外的临近设备或者下跨上跨设备停电，则需要现场勘察的结果。调控机构是无法对其停电范围通过逻辑来判断是否正确。因此每项检修停电计划工作的停电范围是施工单位对其正确性负责，而非调控机构。

停电设备多种多样，我们需要对电网进行拆解，可以得到电网的基本元件设备。首先可以按照变电站设备和线路设备来进行拆解。

变电站设备虽然很复杂，但是相对线路设备来说比较规范。大致可以拆解为以下几种设备。

1.母线设备。包括高压侧母线，中压侧母线，低压侧母线，旁路母线。
2.主变设备。
3.开关回路。

还有其他设备，比如刀闸，站变，电容器，母线PT等。但是对于停电范围来说，必须要有明显的断开点。刀闸就是变电站内明显的断开点。因此我们不再单独列出刀闸作为停电设备。另外站变，电容器，PT都可以归纳入开关回路中。

这里有一个特例，回路本身只有一把刀闸，而没有配置开关。包括有

1.内桥接线结构。
2.母线PT回路只有刀闸。
3.站变回路只有刀闸。

需要特别注意是内桥接线结构下的主变停电范围，有两种情况。

1.停电设备为主变本体，高压侧只需要停电刀闸，而不需要停电内桥开关回路与进线开关回路。此时只是单变运行。

2.停电设备为主变本体及回路，高压侧需要停电至内桥开关回路与进线开关回路。此时为单线单变运行。

再来看看线路设备，可以划分为输电线路与配电线路。输电线路是最简单直接的，从一个变电站到另一座变电站。对于调度机构来说，停电设备就是这一整根输电线路。不再去区分其地线，导线，拉线，绝缘子等设备。断开点就是两端变电站的线路开关回路。

此外输电线路还有一种情况稍微复杂一些，就是T接线路。会涉及到三端变电站线路开关回路。

输电线路简单但是配电线路就特别复杂多变。可以划分为专线与公用线路。

1.专线：这里的专线是指没有分支的架空线路或者电缆线路。其断开点也只涉及到两端的开关回路。停电设备比较简单，就是这一条专线。

2.公用线：一般来说，为了满足线路上多个用户的用电需求，公用线路除了主干线路之外，还会形成多个分支线路。它们通过分支箱或者环网柜，或者开关，刀闸，保险等设备所构成。

公用线路的停电设备就会比较复杂。划分以下一种情况。

第一种情况：公用线路全线停电。停电设备就是此条公用线路
第二种情况：公用线路部分线路停电。停电设备可能是此条公用线路的前半段线路或者是后半段线路，或者是某些支路线路。

因此公用线路涉及到的停电范围是最为复杂多变的。也需要调控机构认真审核其逻辑正确性。当然调控机构也只能对其逻辑正确性进行判断。施工单位仍然要对停电设备的正确性负责。

综上所述，停电设备确实多种多样，但是通过拆解后我们知道了基本元件就是母线，主变，开关，线路这四大类别。此外还有一个特例是刀闸回路。另外使用四象限我们可以清楚的知道一次设备与二次设备是相互影响的。最后掌握好四象限的逻辑关系，调度就可以把握好停电设备的逻辑正确性。为电网的正常运行树立一道保障的防线。
