#1汽轮机冲转过程振动大原因分析报告
#1机冲转过程振动大原因分析报告
2017年10月17日01:55分,#1机组冲转至1578rpm时,#1、#2轴振大,ETS跳闸动作。
一、事故经过
1. 2017年10月17 日01:30分,#1机带4小时负荷准备做超速试验.
2. 01:32#1机应调试令打闸。转速降至822rpm,重新挂闸冲转升速至1500rpm做DEH电超速通道试验正常。打闸后再次升速至1578rpm时,#1机跳闸,ETS首出#1、#2轴振大,此时高压一级后内缸下半内壁温度450℃,轴封供汽母管温度255.84℃。调试令:提高轴封供汽温度。
3. 02:22再次冲转至1240rpm,#2瓦Y向轴振179.84um。停止升速,打闸停机进行盘车。
二、 现场情况
1. 现场轴系振动大,其他未发现明显异常。
2. 轴封系统电加热未经调试,不能正常投运。
三、 事故原因分析
1. 同时出现多个轴承振动大,可能是轴系动平衡问题。而在打闸前正常,打闸后又冲转出现问题。综上,排除动平衡问题。

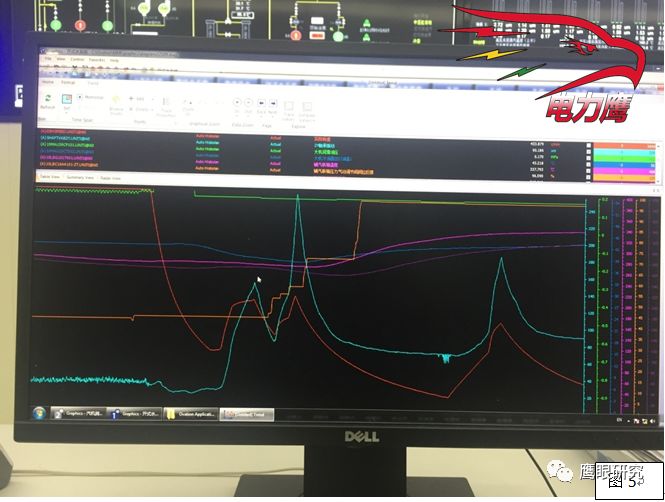

2. 同时出现多个轴承振动大,可能是润滑油系统问题。如图5所示,润滑油压力在打闸以后由于交流油泵启动有波动,但在后面两次冲转时均已稳定。润滑油温打闸后由41℃下降至37℃,但在正常范围内,而且第二次冲转时油温也已经恢复41℃。综上,排除润滑油系统影响。

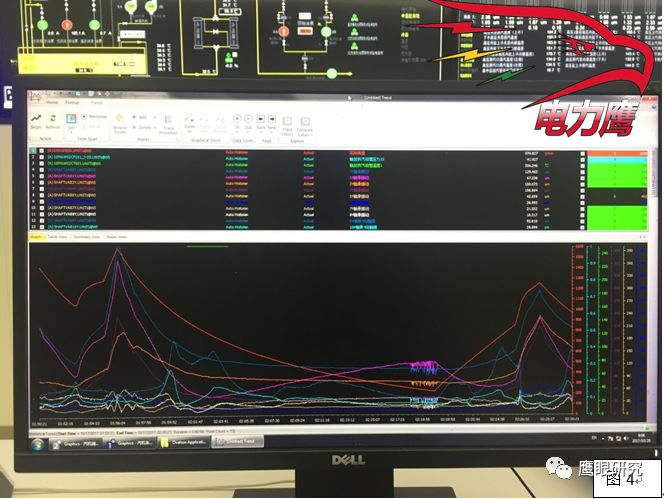

3. 同时出现多个轴承振动大,可能是一个轴承有问题(断油、轴瓦损坏等),振动大带动其他轴承振动。如图4所示,两次冲转均为前四个轴承振动大,#2轴承振动最大,后面轴承振动均未有异常,从#4轴承到#5轴承振动是没有带动趋势的。另外,从各个瓦温分析,轴承是正常的。综上,排除#2轴承有问题的可能。
4. 同时出现多个轴承振动大,可能是轴封系统供汽问题。

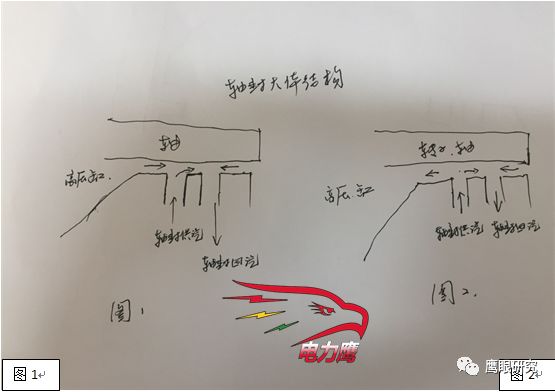

如图3所示,在打闸后,轴封压力从41Kpa下降至21Kpa,高压轴封供汽温度从260℃下降256℃,轴封供汽调阀开度46%上升至89%后又下降至79%,辅汽压力和温度变化不大。由此分析,在打闸前汽机本体虽未完全实现自密封,但高中压缸已经是往外漏汽,汽封工作状态如图1所示,在打闸后缸内压力下降快,甚至是负压,轴封由于没有高中压缸漏汽补偿,轴封供汽量增加,所以轴封供汽压力大幅下降,轴封供汽调阀开度大幅增加,而此时汽封工作状态如图2所示,轴封供汽进入汽缸。另外,当时汽缸温度451.8℃,轴封供汽温度260℃左右,虽未造成汽缸缸温的快速下降,但一定会造成高中压汽封的急剧冷却,从而造成前四个轴承振动大。综上,汽封供汽温度低是此次振动大的主要原因,而轴封供汽温度低主要由于轴封加热器未正常投运。
-
曝露出的问题
-
#1机组各分系统试运期间遗留问题多,导致机组整启中,部分系统未完全具备投运条件。
-
轴封加热器不能投运,轴封无高温汽源。
-
防范措施
-
工程施工要严格按照技术规范要求进行,工程管理、监督人员要严把工程质量关。
-
在试运时,各方应严格按照技术规范要求进行,不具备投运条件的系统是坚决不能投运。
-
试运期间加强和运行人员技术交底,对试运中可能情况进行充分分析预控,防止设备损坏事件。
